Switch & relay for RX400H MHU38R
Click on the part subgroup below to get genuine part numbers.
Scheme 1
Click part number in the scheme or in the list: 9012608039 ** Std Part8271548760 ** Std Part 9155180812 ** Std Part 9017908153 ** Std Part 83530 SWITCH ASSY, OIL PRESSURE (FOR ENGINE) 89467B SENSOR, AIR FUEL RATIO 89465A SENSOR, OXYGEN NO.2 89465 SENSOR, OXYGEN 89467C SENSOR, AIR FUEL RATIO 89615 SENSOR, KNOCK CONTROL 8761642020 ** Std Part 9011906423 ** Std Part 8271548A20 ** Std Part 91621B0616 ** Std Part 89491 SENSOR, ENGINE OIL LEVEL 89491A GASKET, ENGINE OIL LEVEL SENSOR |
Scheme 2
Scheme 3
Click part number in the scheme or in the list: 8271548290 ** Std Part9017906288 ** Std Part 85916D RELAY, FOG LAMP 85916N RELAY, TAIL LAMP 85930G RELAY, ACC 85910X RELAY, HEATER MIRROR 28371 RELAY, IGNITION, NO.1 28371C RELAY, IGNITION, NO.2 85916L RELAY, REAR FOG LAMP 85431 SOLENOID, SHIFT LOCK 9331314010 ** Std Part 84340 SWITCH ASSY, STOP LAMP 81980 FLASHER ASSY, TURN SIGNAL 8271548220 ** Std Part 82602A BLOCK SUB-ASSY, RELAY 89111 COMPUTER, NETWORK GATEWAY 9356855016 ** Std Part 85940 RELAY ASSY, WINDSHIELD WIPER 84550 SWITCH ASSY, PARKING BRAKE 89960 COMPUTER ASSY, HEADLAMP LEVELING 9017906159 ** Std Part 91631J0612 ** Std Part 9356055016 ** Std Part 82600D IMSTRUMENT PANEL FUSE 82210J FUSIBLE, LINK 82730 BLOCK ASSY, INSTRUMENT PANEL JUNCTION 89227 COMPUTER, MULTIPLEX TILT & TELESCOPIC 827111E320 ** Std Part 85970 RELAY ASSY, DOOR OPENING 82672E COVER, JUNCTION BLOCK |
Scheme 4
Click part number in the scheme or in the list: 84119 RHEOSTAT, LIGHT CONTROL84155 SWITCH, HEADLAMP SWIVEL MAIN 84751D SWITCH, SEAT HEATER (FRONT) 84751E BULB, SEAT HEATER SWITCH (FRONT) 84870A SWITCH ASSY, OUTER MIRROR 84931B SWITCH, DOOR CONTROL 84150E BULB, HEADLAMP CLEANER SWITCH 84150D SWITCH ASSY, HEADLAMP CLEANER 84930L BULB, AUTO SLIDE DOOR CONTROL SWITCH 84930K SWITCH ASSY, AUTO SLIDE DOOR CONTROL 85520 KNOB AND ELEMENT ASSY, CIGARETTE LIGHTER 85500 LIGHTER ASSY, CIGARETTE 84841A SWITCH, FUEL LID OPENER 85513 COVER, CIGARETTE LIGHTER 85515 STAY, CIGARETTE LIGHTER BEZEL 85500F CAP, CIGARETTE LIGHTER BULB 85500B BULB, CIGARETTE LIGHTER 85530 SOCKET ASSY, POWER POINT 85535B COVER, POWER POINT SOCKET 85539 LABEL, POWER OUTLET NOTICE |
Scheme 5

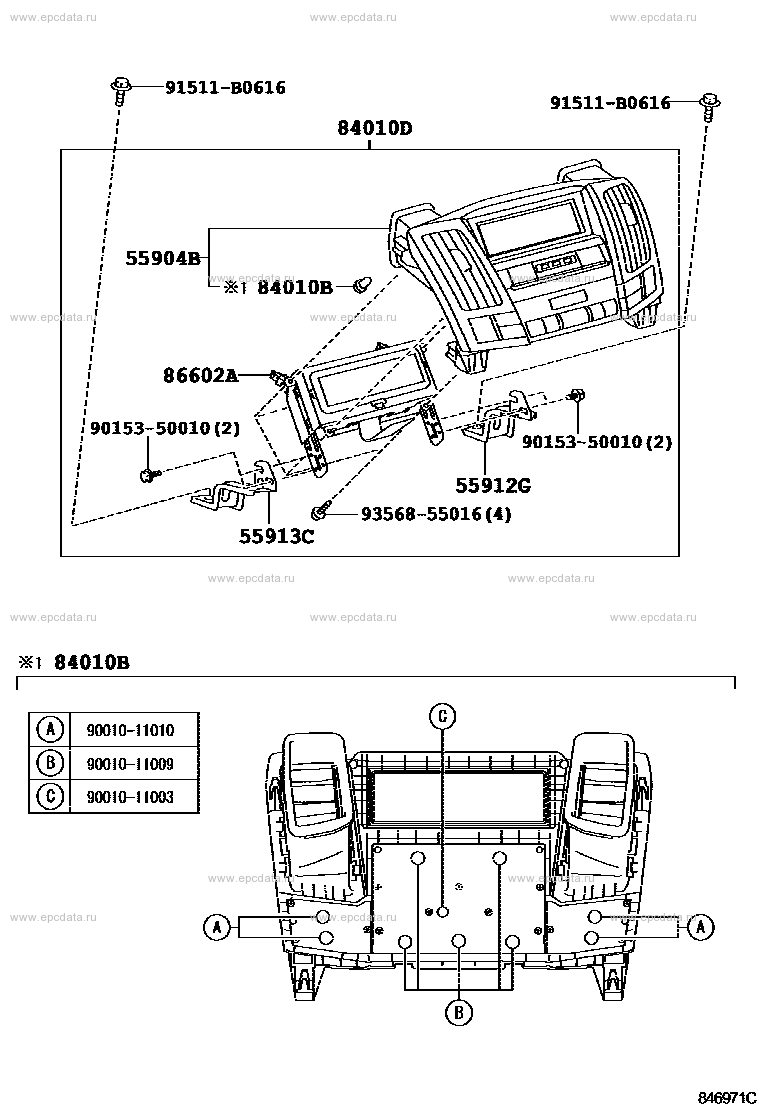

Click part number in the scheme or in the list: 55904B HOUSING SUB-ASSY, HEATER CONTROL55912G BRACKET, HEATER CONTROL BASE, RH 55913C BRACKET, HEATER CONTROL BASE, LH 86602A DISPLAY SUB-ASSY, MULTI INFORMATION 84010B BULB, INTEGRATION CONTROL & PANEL 9356855016 ** Std Part 9015350010 ** Std Part 91511B0616 ** Std Part 84010D CONTROL & PANEL ASSY, INTEGRATION |
Scheme 6
Click part number in the scheme or in the list: 9016840129 ** Std Part89245B SENSOR, STEERING 89235A SWITCH, TILT & TELESCOPIC 85432 SOLENOID, KEY INTER LOCK 84450 SWITCH ASSY, IGNITION OR STARTER 84140 SWITCH ASSY, HEADLAMP DIMMER 84052 SWITCH ASSY, UN-LOCK WARNING 84650 SWITCH ASSY, WINDSHIELD WIPER 84306 CABLE SUB-ASSY, SPIRAL ** 45-01 9015950199 ** Std Part 84244B SWITCH, STEERING PAD, RH 84247A SWITCH, STEERING PAD, LH 84204 CABLE SUB-ASSY, STEERING PAD SWITCH |
Scheme 7
